Hallo in die Runde.
Bei meinen Corsachen sind leider keine LS-Kabel bis hinten verlegt.
Hab extra beide Seitenverkleidungen im Kofferraum demontiert. Da liege
Definitiv keine.
Am Radiostecker gehen sie allerdings weg.
Kann mir jemand sagen wo ich die (leeren) Stecker finde?
Ich möchte ungern das ganze Armaturenbrett zerlegen um die Kabel nach zu verfolgen.

Gruß, Jörg

Abend.

Vermutlich liegen die Stecker recht weit vorne richtung Aufnahme Fahrergurt! Definitiv aber hinterm Seitenteil.
Hattest du alles ab?


Wenn die da nicht zu finden sind, hat eventuell mal einer rumgefuscht!

Also hinter den Seitenverkleidungen neben den Rücksitzen?
Ich hatte die im Kofferraum raus, da die dort ja eigentlich raus kommen und
Adann von unten an der vorgesehenen Stellen sind (Lautsprechergitter).
Ist irgend wo ein Schaltplan zu bekommen wo die Kabel mit drin sind (wegen farblicher Kennzeichnung)?

Gruß

Mahlzeit. welches Modelljahr hast denn? Dann schick ich dir mal Schaltpläne.

Das letzte. Also EZ Ende 2000.
Schaltpläne wären toll.

Ok, dann sag, welchen Kreis du genau benötigst (also nur Lautsprecher oder auch was anderes) und ich brauch ne Addy wo ich das hinsenden kann.

Genau: Seitenverkleidung neben den Sitzen!

Lautsprecherfarben hinten:

Links: Grün und Braun/ Grün, Pin 20 und 31
Rechts: Weiß und Braun / Weiß, Pin 21 uns 32

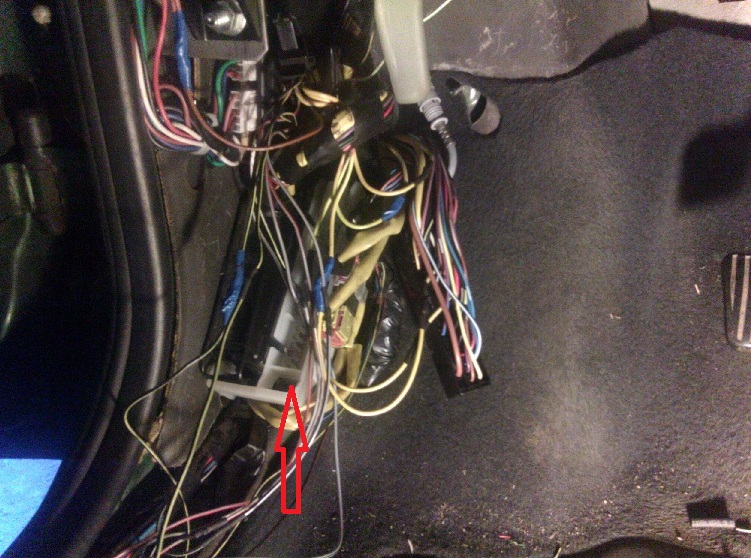

Die Kabel gehen über den X7 Stecker unten links im Fahrerfussraum (Pins siehe oben). Am besten mal schauen, ob du da was sehen kannst.

Stecker: siehe Bild

Super, danke. LS- bzw. Radioverkabelung wäre toll.
Adresse wäre joerg.auerswald ät icloud.com

Danke schon mal. Erspart mir einen Haufen Schrauberei.

Also, ich bin ein Stück weiter. Hab gerade nach geschaut. Hinten links
An der Rücklichtklappe sind weiß und weiß/ braun am Antennenkabel.
Jetzt muss ich nur noch raus finden wo der verflixte Stecker liegt.
Danke noch mal an alle. Hat mir einen Haufen Schrauberei erspart.
