Hi.
Habe mir von raid hp einen Öldruckmesser und ein Voltmeter bestellt.

Hier bei Conrad...
http://www.conrad.de/ce/de/product/6785 ... archDetail

Leider ist die Anleitung nicht gerade für Anfänger.

Das Teil hat mehrere Kabel und man soll es an Masse und so weiter anschließen.

Leider weiss ich net was das ist. Ich dachte das Ding hat 2 Kabel und fertig.

Weiss jemand, wie man das anschließt?

Liebe Grüße,
Matthias

Naja, das ist ein gutes altes Drehspulinstrument und hat 3 Kabel.
1:Masse oder 31
2: 15 oder geschaltetes Plus
3: G=Geber. Das ist das Kabel, wo an den speziellen Öldruckgeber angeschlossen wird.

Die Dinger hatte ich auch mal ganz, ganz kurz.
Sofort zurückgeschickt und VDO gekauft.

Wie dem auch sei:

meine hatte noch ne Leitung zum Lichtschalter.

Moin Sebi, stimmt. Die Beleuchtung hab ich vergessen. Die kommt auf 58= Standlicht. Hab da gar nicht mehr dran gedacht, weil meiner momentan komplett ohne Innenbeleuchtung läuft. Hab Totalausfall da.

Matthias: Masse ist beim Auto minus. Das dürft dir aber bestimmt ein Begriff sein aus der Elektrizität in der Schule?

Hi.

Danke! Heißt das, dass ich das eine Kabel direkt an die Batterie anschließen muss? Dort ist ja sonst nur das Startkabel dran. Und das andere an die Innenbeleuchtung??
Gibt's da keine Möglichkeit das von irgendwo abzugreifen, Sicherungskasten oder so?
Da muss ich ja quer durch die Karre Kabel ziehen oder?

LG

@sebi: Hast Du vielleicht mal irgendwann Zeit für den Keilrippenriemen zu tauschen?

Bis bald!

Mahlzeit. Ich habe geschrieben, 15 - geschaltetes Plus. Das bedeutet Zündstrom vom Zündschloss und das kannst du überall abgreifen wo des in der Nähe ist. Lediglich das Geberkabel musst du bis zum Motor ziehen bis an den speziellen Öldruckgeber, den du hoffentlich mit bestellt hast.

Abend.

Mathias, hab dir ne Nachricht geschrieben!

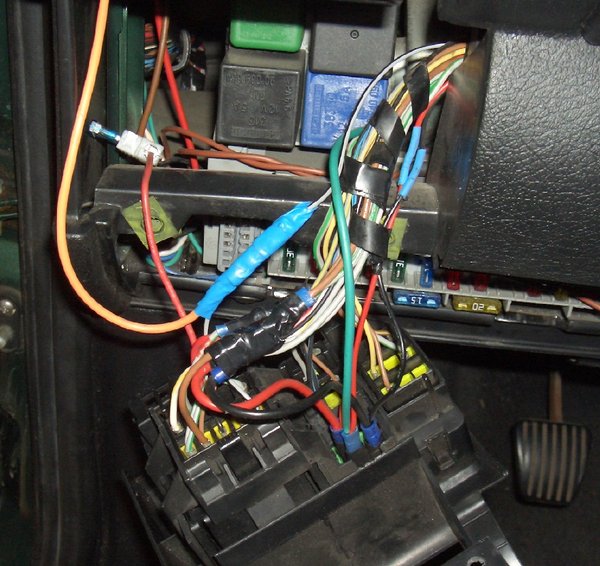

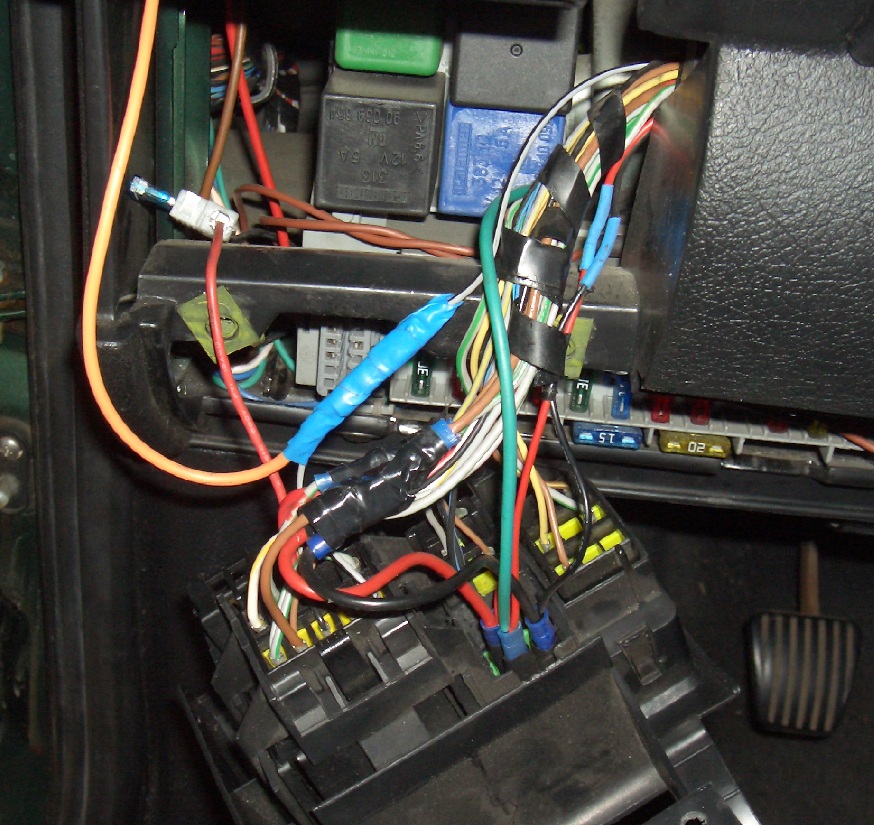

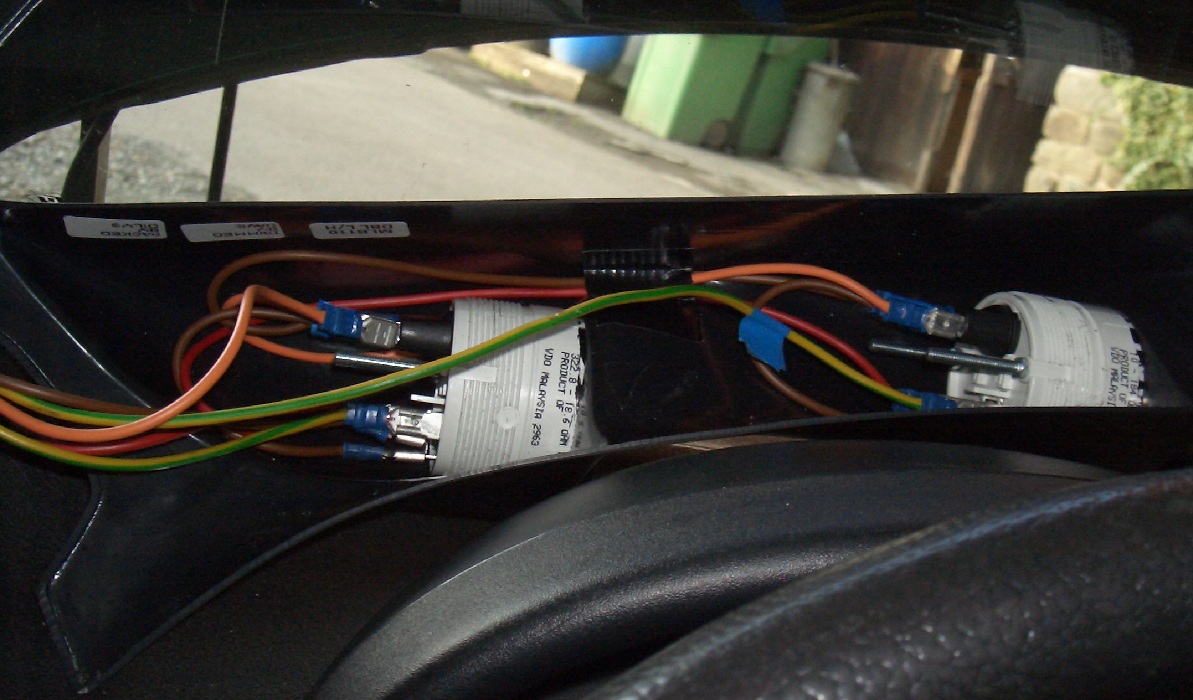

Ich hab die Instrumente am Lichtschalter angeschlossen!
Am Lichtschalter liegt wohl Zündungsplus an, und Licht kann man sich dort auch prima organisieren. Nen Massepunkt gibts da unten auch!
