Datum Uhrzeit Anzeige Armaturenbrett mittig geht nicht

Steuerelektronik, elektr. Ausstattungen, etc. (Corsa C)
Antworten
devy
Besucher
Besucher
Beiträge: 4
Registriert: 18.06.2018, 15:03

Datum Uhrzeit Anzeige Armaturenbrett mittig geht nicht

Beitrag von devy »

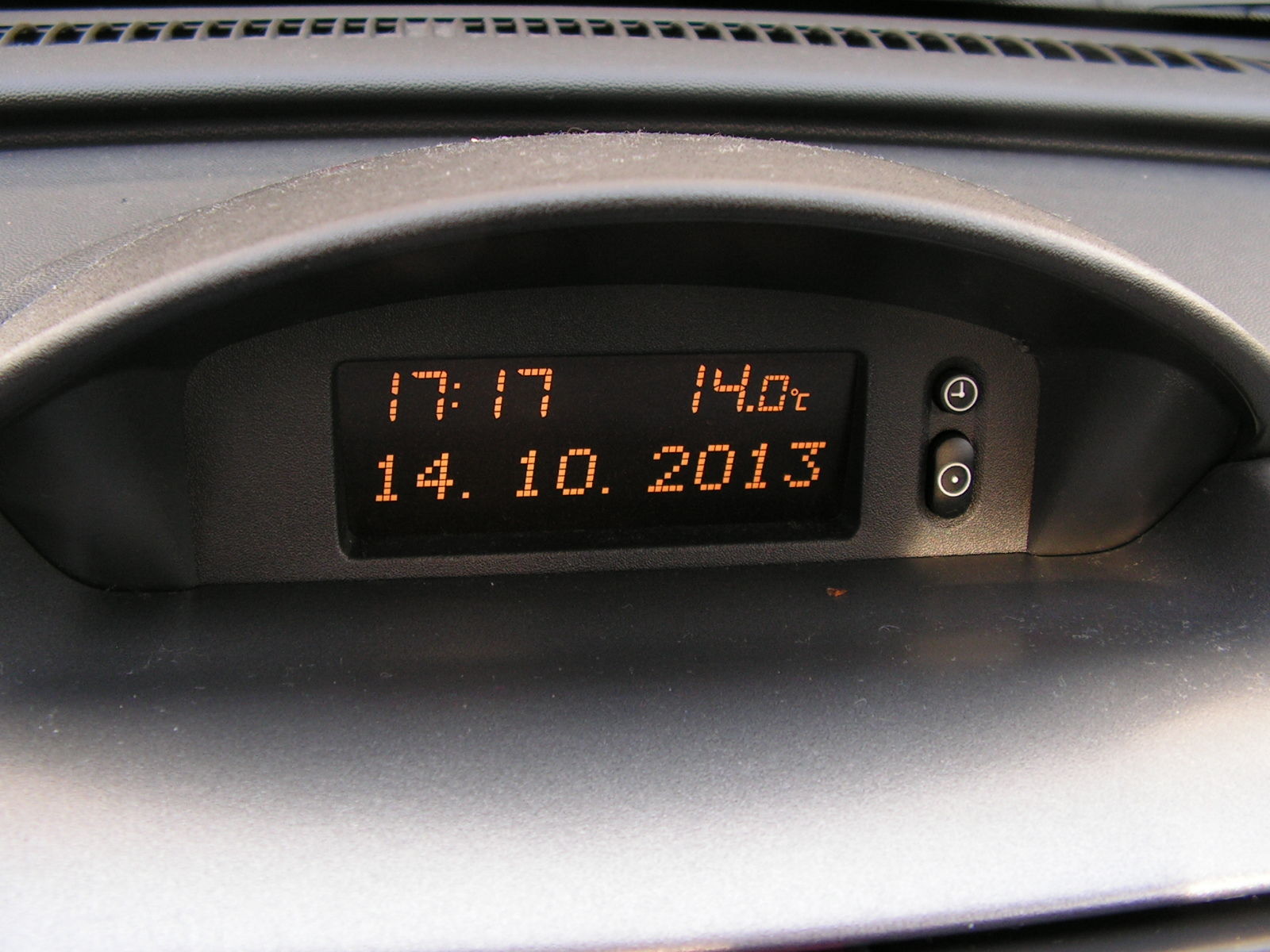

Im Anhang seht ihr die Anzeige die ich meine.

Wenn das Abblendlicht ausgeschaltet ist und die Anzeige folglich im "Tagmodus" ist, dann zeigt sie auch an und ist lesbar.

Sobald man das Licht einschaltet und der "Nachtmodus" aktiviert wird, zeigt sie garnichts mehr an. Schwarz. :wall:

Was ist das? Birnchen kaputt oder was größeres?

Danke schon mal...
Dateianhänge
Nach oben
Copperhead
Corsaschrauber
Corsaschrauber
Beiträge: 1780
Registriert: 08.08.2015, 18:54

Re: Datum Uhrzeit Anzeige Armaturenbrett mittig geht nicht

Beitrag von Copperhead »

Moin,
kenne das nur vom B-Corsa, da gabs das häufiger. Ursache war dort ein Widerstand, der warm wurde und dadurch langsam die Lötstellen bröseln gelassen hat. Weiß nicht, ob das TID beim C-Corsa ähnlich aufgebaut ist, aber wenn du es mal auf schraubst und einen dickeren Widerstand siehst, vllt einfach mal die Lötstellen nacharbeiten. Die Möglichkeit wie früher, die Leitung vom Lichtschalter abzuklemmen gibt es scheinbar nicht mehr, weil das Teil beim C übers BCM angesteuert wird...
Der geistige Horizont ist der Abstand zwischen Brett und Hirn.

Dieser Beitrag besteht zu 100% aus glücklichen Bytes aus Biohaltung!
Nach oben
Benutzeravatar
Druckwelle
Schrauber
Schrauber
Beiträge: 392
Registriert: 19.02.2015, 22:55
Fahrzeug: Corsa B X12XE 16V

Re: Datum Uhrzeit Anzeige Armaturenbrett mittig geht nicht

Beitrag von Druckwelle »

Hallo zusammen,

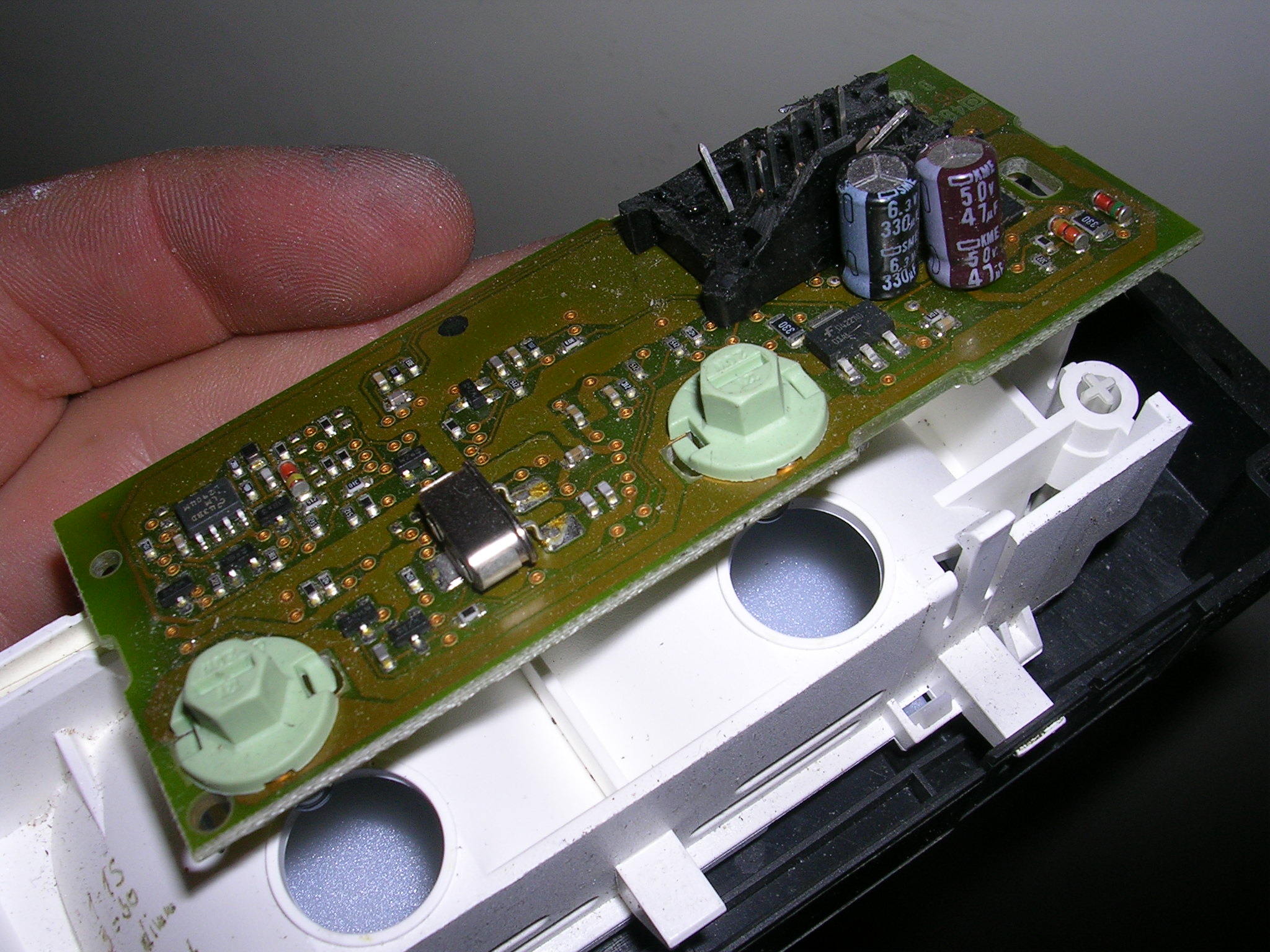

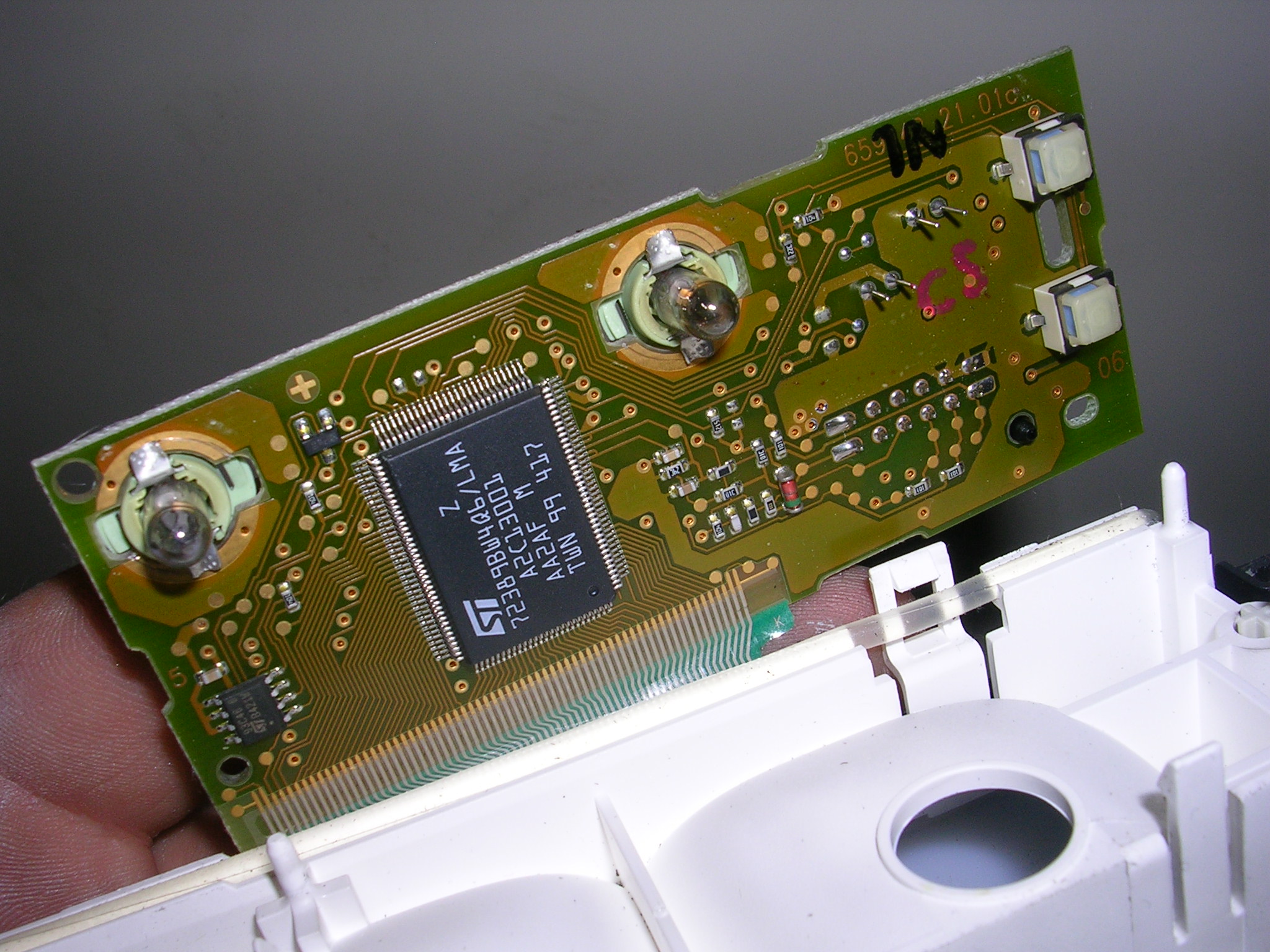

ich habe so ein Teil zufällig auf dem Schreibtisch liegen. :)

Den großen Problem-Drahtwiderstand wie beim B-Corsa (der die Birnchen im "Nachtmodus" abdimmt)
gibt es hier nicht. :?
Der Dimm-Effekt wird anders erzielt - möglicherweise mit einem Festspannungsregler, der
die Lampen-Spannung dann um ein paar Volt absenkt..

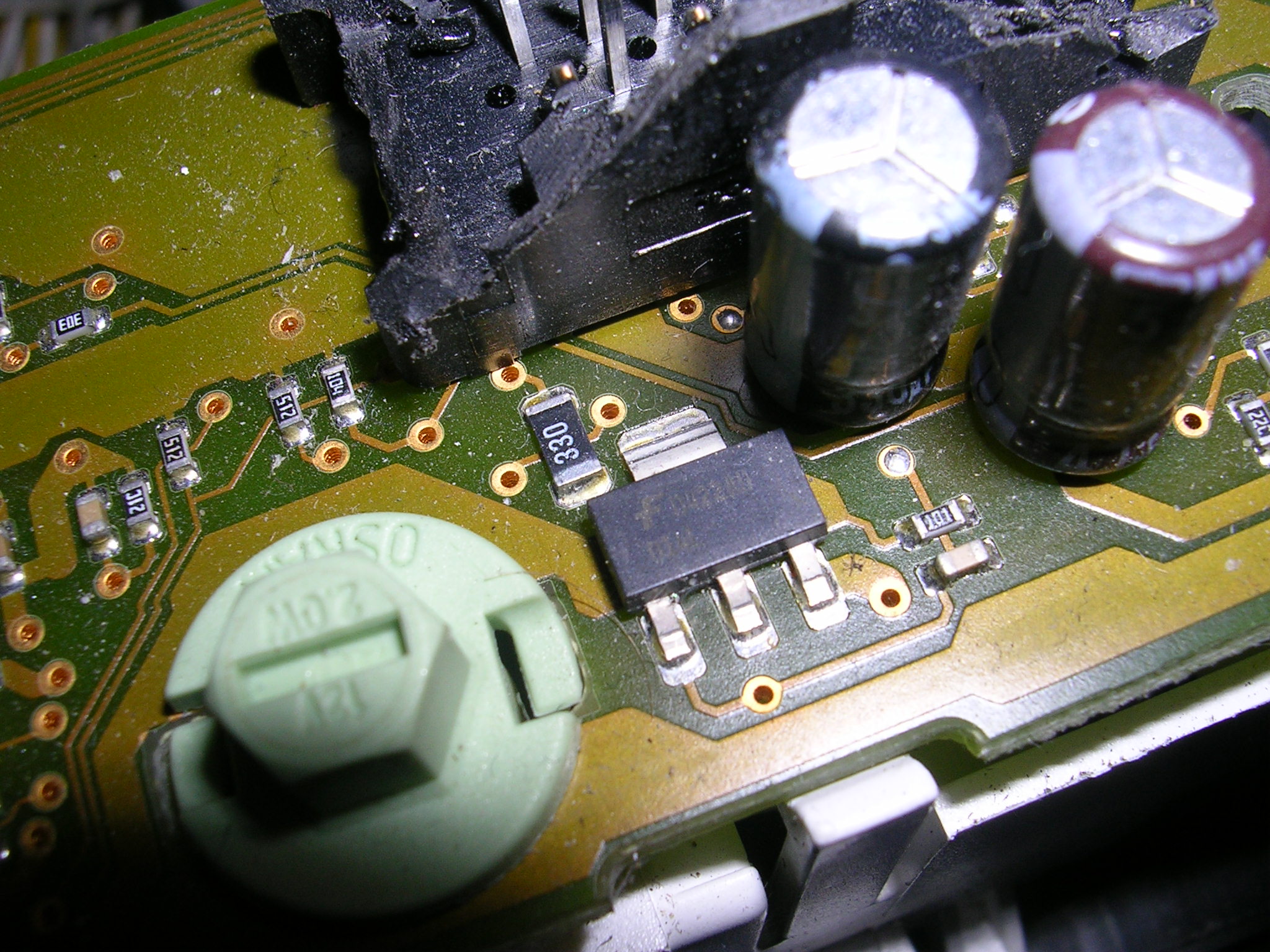

Das schwarze, flache Bauteil neben den beiden Elkos könnte so einer sein. Da gibt es ggf. auch ein Wärmeproblem.
Eine Sichtkontrolle auf Lötstellen-Risse dort macht vielleicht Sinn.
Gruß, Thomas
Zuletzt geändert von Druckwelle am 19.07.2018, 00:20, insgesamt 3-mal geändert.
Ascona B >> Kadett E >> Rekord E > > Corsa B
Nach oben
Copperhead
Corsaschrauber
Corsaschrauber
Beiträge: 1780
Registriert: 08.08.2015, 18:54

Re: Datum Uhrzeit Anzeige Armaturenbrett mittig geht nicht

Beitrag von Copperhead »

Und wenn es der Spannungsregler nicht ist, sind es evtl die Kondensatoren.
Der geistige Horizont ist der Abstand zwischen Brett und Hirn.

Dieser Beitrag besteht zu 100% aus glücklichen Bytes aus Biohaltung!
Nach oben
Benutzeravatar
Druckwelle
Schrauber
Schrauber
Beiträge: 392
Registriert: 19.02.2015, 22:55
Fahrzeug: Corsa B X12XE 16V

Re: Datum Uhrzeit Anzeige Armaturenbrett mittig geht nicht

Beitrag von Druckwelle »

Abklemmen der Dimm-Steuerleitung wäre möglich.
Dann ist die Beleuchtung immer im Tag-Modus.

Ich habe mir notiert, daß es Pin 4 ist.
Die Pins sind winzig klein nummeriert.

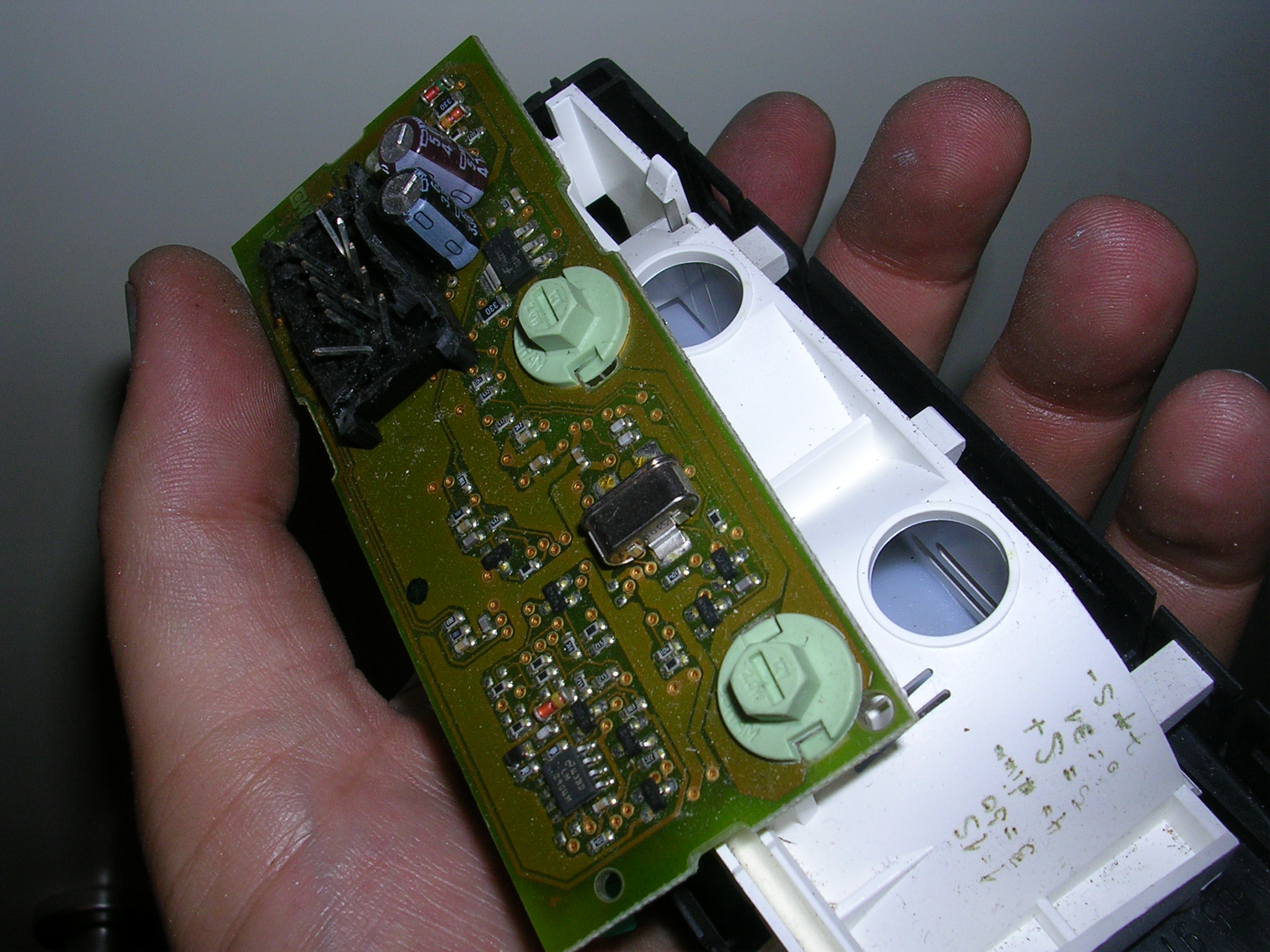

(Auf dem letzten Bild sieht man auf dem weissen Reflektor
meine aufgekritzelte Pinbelegungs-Tabelle...)

Gruß, Thomas
Ascona B >> Kadett E >> Rekord E > > Corsa B
Nach oben
Copperhead
Corsaschrauber
Corsaschrauber
Beiträge: 1780
Registriert: 08.08.2015, 18:54

Re: Datum Uhrzeit Anzeige Armaturenbrett mittig geht nicht

Beitrag von Copperhead »

Ist Pin 4 nur fürs dimmen zuständig? Nicht, dass das BCM anfängt zu zicken, weil es sein TID vermisst...
Der geistige Horizont ist der Abstand zwischen Brett und Hirn.

Dieser Beitrag besteht zu 100% aus glücklichen Bytes aus Biohaltung!
Nach oben
Benutzeravatar
Druckwelle
Schrauber
Schrauber
Beiträge: 392
Registriert: 19.02.2015, 22:55
Fahrzeug: Corsa B X12XE 16V

Re: Datum Uhrzeit Anzeige Armaturenbrett mittig geht nicht

Beitrag von Druckwelle »

Stiimt, wäre möglich - denn die Leitung an Pin 4 kommt laut Schaltplan nicht etwa vom Lichtschalter, sondern vom BCM.
Das BCM könnte so ausgelegt sein, daß es beim Abtrennen der Leitung den geänderten Schleifen-Widerstand feststellt.

Wenn ich einen Corsa C hätte, würde ich es aus Neugier ausprobieren wollen -
nach dem Motto "Versuch macht klug".

Aber ich darf wohl froh sein, daß mein Corsa B noch kein BCM hat.
Mehr Elektronik <=> mehr Fehler. :?

Gruß, Thomas
Ascona B >> Kadett E >> Rekord E > > Corsa B
Nach oben
devy
Besucher
Besucher
Beiträge: 4
Registriert: 18.06.2018, 15:03

Re: Datum Uhrzeit Anzeige Armaturenbrett mittig geht nicht

Beitrag von devy »

Vielen Dank Leute!

Ich werde die Tipps mal versuchen und Bauteile begutachten und versuchen PIN 4 abzuklemmen. Werde berichten....

:driving:
Nach oben
DundG
Umweltschoner
Umweltschoner
Beiträge: 32
Registriert: 14.07.2018, 15:05
Fahrzeug: Corsa C 1,2L
Wohnort: Hattingen

Re: Datum Uhrzeit Anzeige Armaturenbrett mittig geht nicht

Beitrag von DundG »

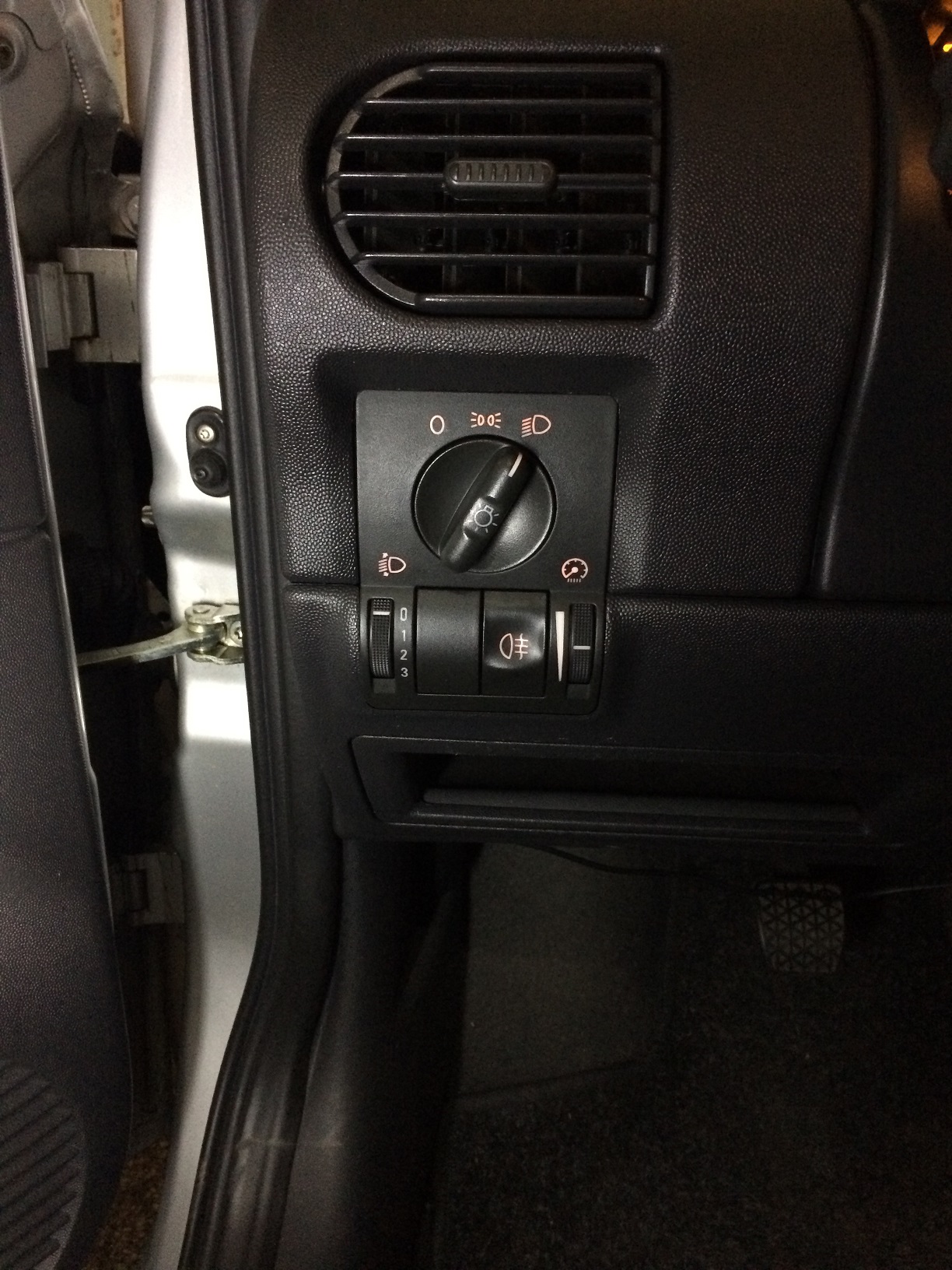

Es könnte auch der Helligkeitsregler am Lichtschalter sein. Bild 1.
Darauf bin ich auch schon mal reingefallen. Hatte beim Putzen versehentlich den Regler ganz runter gestellt.
Oder der Regler hat eine Kontaktschwäche. Einfach mal den Regler hin und her bewegen. Vielleicht funkt es dann wieder.


Gruß Dirk
Dateianhänge
Nach oben
DundG
Umweltschoner
Umweltschoner
Beiträge: 32
Registriert: 14.07.2018, 15:05
Fahrzeug: Corsa C 1,2L
Wohnort: Hattingen

Re: Datum Uhrzeit Anzeige Armaturenbrett mittig geht nicht

Beitrag von DundG »

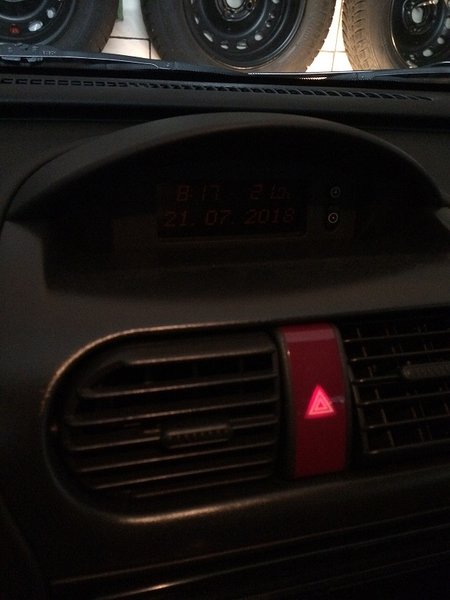

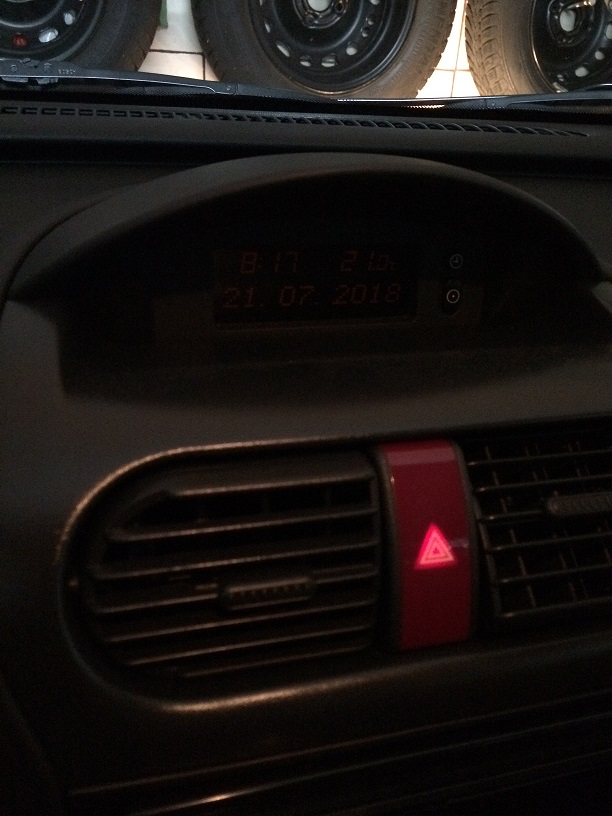

Die Anzeige ist dann nur noch schwach oder gar nicht mehr zu erkennen. Bild 2.
Dateianhänge
Nach oben
Benutzeravatar
CCSS
Gott des Forums!
Gott des Forums!
Beiträge: 6117
Registriert: 17.06.2012, 12:40
Fahrzeug: Corsa D 1.6 Turbo
Wohnort: 51688 Wipperfürth

Re: Datum Uhrzeit Anzeige Armaturenbrett mittig geht nicht

Beitrag von CCSS »

Immerhin gibts die TID´s bei Ebay hinterher geworfen, sollte das Teil selbst defekt sein.

Der Helligkeitsregler ist aber wirklich ne sehr beliebte "Fehlerquelle". :mrgreen:
Gruss Sebi
Nach oben
devy
Besucher
Besucher
Beiträge: 4
Registriert: 18.06.2018, 15:03

Re: Datum Uhrzeit Anzeige Armaturenbrett mittig geht nicht

Beitrag von devy »

DundG hat geschrieben: ↑
21.07.2018, 08:41
 Es könnte auch der Helligkeitsregler am Lichtschalter sein. Bild 1.
Darauf bin ich auch schon mal reingefallen. Hatte beim Putzen versehentlich den Regler ganz runter gestellt.
Oder der Regler hat eine Kontaktschwäche. Einfach mal den Regler hin und her bewegen. Vielleicht funkt es dann wieder.


Gruß Dirk
:bonk: :bonk:

Ja und das habe ich eben auch gemerkt und natürlich dann erst deinen Post gelesen. :)
Nach oben
Copperhead
Corsaschrauber
Corsaschrauber
Beiträge: 1780
Registriert: 08.08.2015, 18:54

Re: Datum Uhrzeit Anzeige Armaturenbrett mittig geht nicht

Beitrag von Copperhead »

Wenn es der Regler ist, merkt man das normalerweise daran, dass die Instrumentenbeleuchtung dann auch dunkel ist.
Der geistige Horizont ist der Abstand zwischen Brett und Hirn.

Dieser Beitrag besteht zu 100% aus glücklichen Bytes aus Biohaltung!
Nach oben
DundG
Umweltschoner
Umweltschoner
Beiträge: 32
Registriert: 14.07.2018, 15:05
Fahrzeug: Corsa C 1,2L
Wohnort: Hattingen

Re: Datum Uhrzeit Anzeige Armaturenbrett mittig geht nicht

Beitrag von DundG »

Genau das ist ja das Gemeine.
Wenn es dunkel ist sieht man es. Nur im Sommer, da ist es eben einfach zu hell. 8)
Wenn du dann das Licht, was man ja machen soll, einschaltest, verschwindet die Anzeige auf wundersamer Weiße. :help:



Gruß Dirk
Nach oben
