Hallo nochmal, Ich hab von meinem alten Ibiza 021A noch die Anzeigeinstrumente für DZM usw. Da mein Corsa B (1.2, 45PS, BJ 1994) keinen DZM hat, überlegte ich mir ob ich dieses Teil von Interconti nicht nachträglich in den Corsa einbauen und anschließen sollte. Ich bin nicht ganz unbegabt, hab an meinem Calibra 16v auch alles selbst gemacht...z.B. ZV eingebaut, WT gewechselt, Hifi eingebaut, EL, Fensterheber usw....aber an Tacho uns solche geschichten hab ich mich noch nie versucht. In erster Linie gehts mir um den DZM.

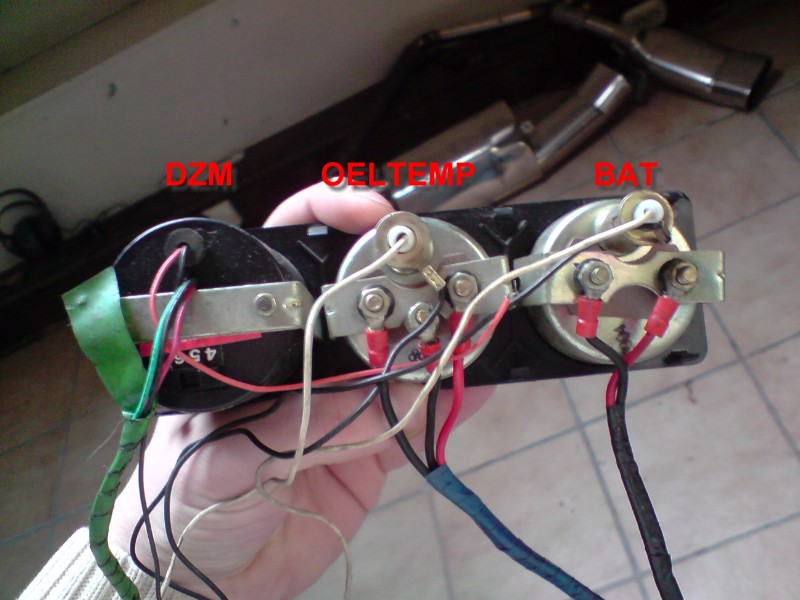

Hab mal 2 Bilder von dem Teil angehängt. Welche Kabel kommen wie und wo ran??
Hat vielleicht jemand ne Anleitung oder so?

hi,
eigentlich sollte es auf den anzeigen drauf stehen,was wo hinkommt,bzw klemmbezeichnungen.
aber ist ganz einfach:

rechts ist für batt.
ein kabel masse denke das schwarze.
das rote auf zündung machen,weil wenn es auf kl. 30 angeschlossen wird würde es immer anzeigen,wäre ja blöd.
oben sollte die beleuchtung sein.
eines auf masse,das andere auf bleuchtung vom schalter(licht) legen,oder auch kl.15(zündung)

öl temp:
musste mal gucken,denke ein kabel kl15,eins masse,eins vom geber, oben wieder beleuchtung.

dzm:
das dzm signal liegt beim corsa am tacho an.ist glaube ich n sw/gn kabel.
beleuchtung wie bei den anderen.

aber guck nochmal auf die instrumente,sollte was draufstehen.
sollte was falsch sein,bitte korrigieren.
mfg

Danke erstmal, wenn du mir jetzt noch verrätst wo ich die Stecker im Corsa genau alle finde sollte ich das hin bekommen.
