Welche Stecker sind das?

Miststück · Beitrag von **Miststück** » 23.10.2008, 20:57

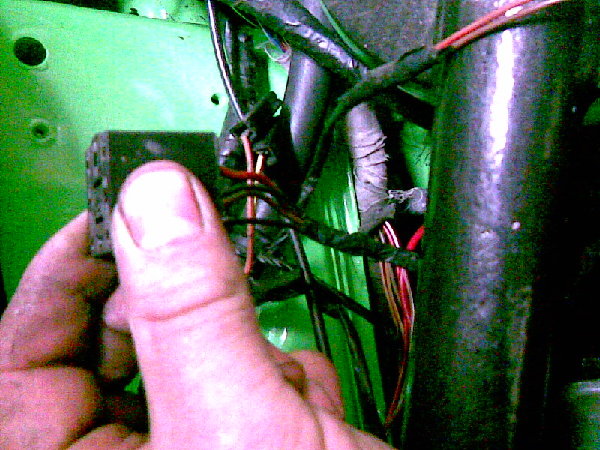

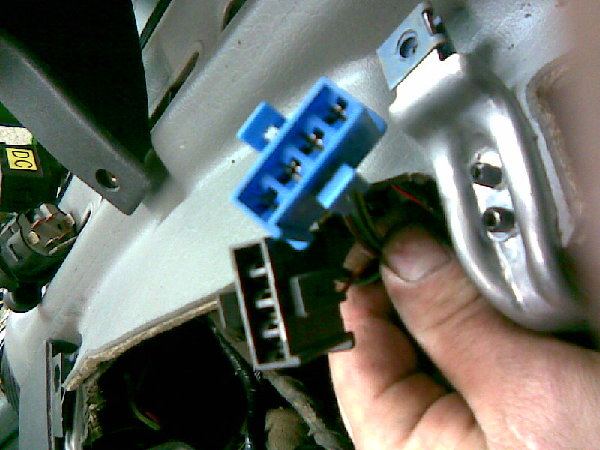

Hab noch ein Paar Stecker Übrig,wo Ich nicht weiß,wohin damit.Hab Sie in Schaltplänen nicht wirklich zuordnen können

Miststück · Beitrag von **Miststück** » 23.10.2008, 21:01

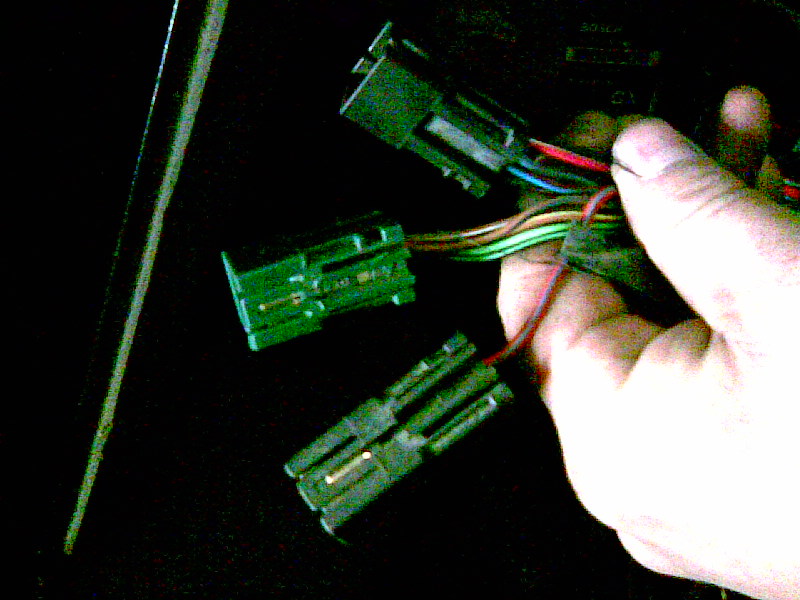

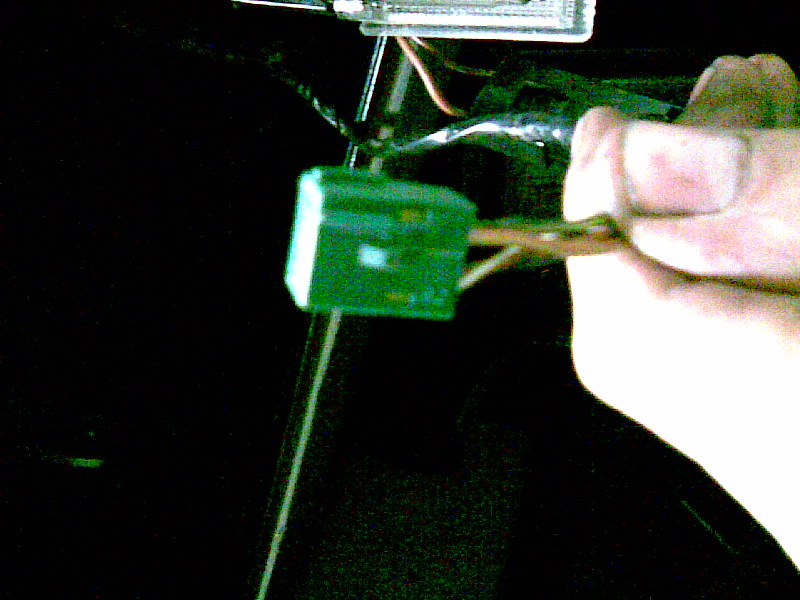

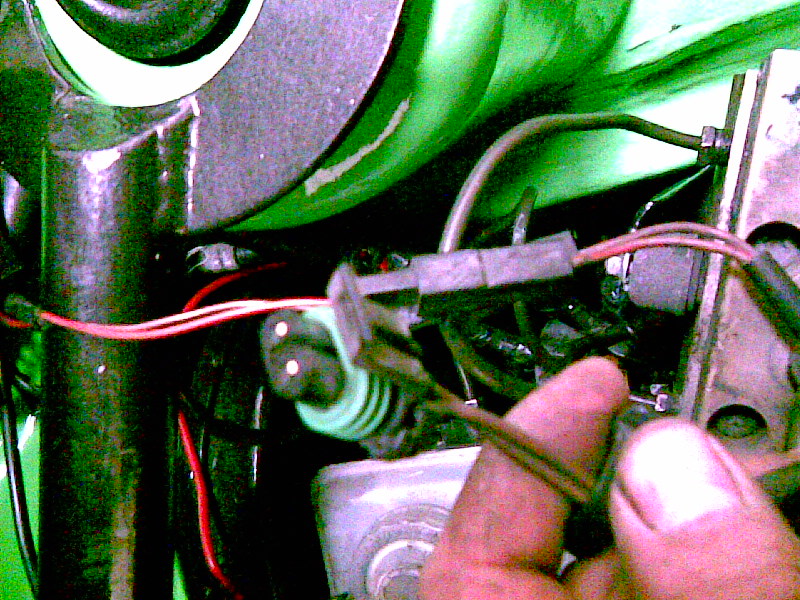

noch ein Paar

Miststück · Beitrag von **Miststück** » 23.10.2008, 21:03

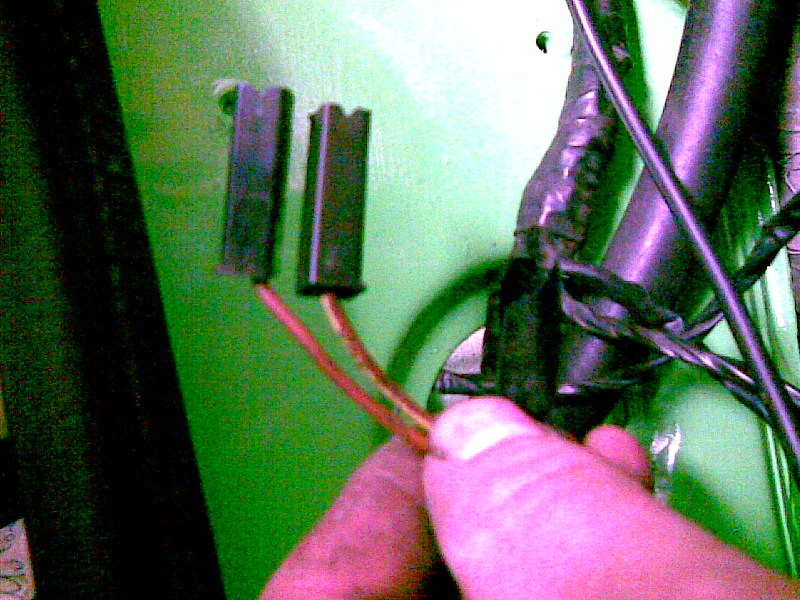

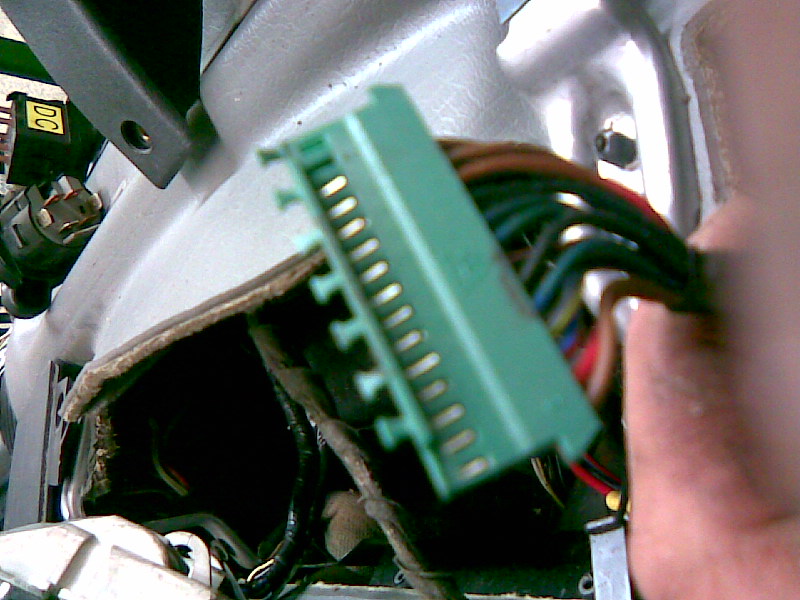

Noch 2

r.siegel · Beitrag von **r.siegel** » 23.10.2008, 22:05

nebelschluß und nebellampen

bremsflüssigkeitsstand oder waschwasserstand

kadett bordcomputer

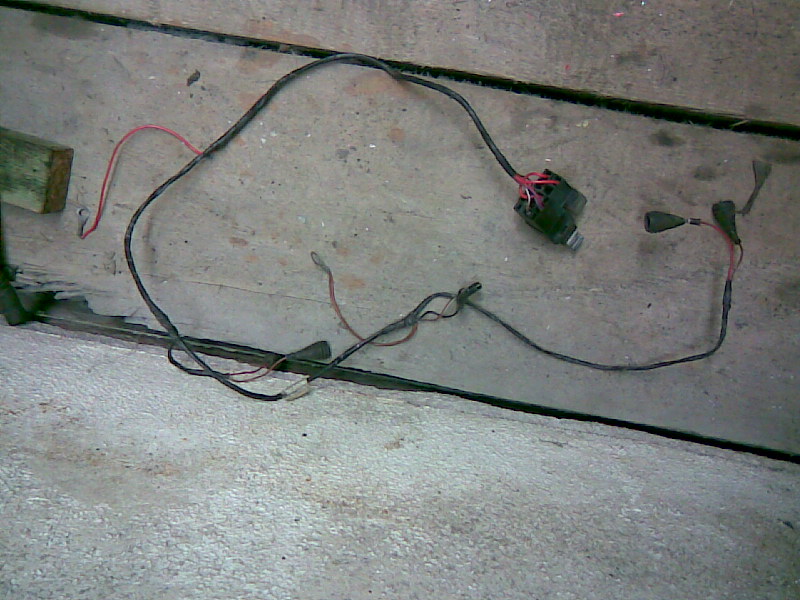

relaiskabelstrang für doppelhorn

kabel für den motor

braun/blau 0,78 -motorkontrolleuchte
rot/blau 1,5 -benzinpumpe
schwarz/braun -bc bleibt frei
rot/weiß -bc bleibt frei
schwarz/blau -klima bleibt frei
schwarz/grün -klima bleibt frei
braun/weiß -diagnose
braun/gelb -diagnose
blau -kühlwasseranzeige
grün -drehzahlanzeige
blau/rot - wegstreckengeber

kabel für diagnose und bc vom kadettkabelbaum

Miststück · Beitrag von **Miststück** » 23.10.2008, 22:46

Danke Ralf

Noch ein paar Fragen dazu

Das mit der Hupe war Klar,weiß nur nicht,wo das Kabel angeklemmt wird,habe kein Passenden Stecker am Kabelbaum.

Werden die 2 Grünen Stecker normal miteinander Verbunden?Glaube,das Ich das Problem habe,durch das Benutzen von Cali Motorkabelbaum und Kadett Innenraum,das da so mansches nicht ganz Harmoniert miteinander.

r.siegel · Beitrag von **r.siegel** » 23.10.2008, 23:10

das kann wohl sein das da so manches nicht ganz harmoniert aber das ist alles nur kabel umstricken.ich hab noch nen anlasserkabelbaum und nen passenden gegenstecker zur verbindung zum motorkabelbaum oder du änderst deinen oder du besorgst dir nen motorkabelbaum vom kadett den ich auch noch habe.

Miststück · Beitrag von **Miststück** » 23.10.2008, 23:40

Es hat sich jemand gefunden,der Meinen Calibra Kabelbaum Tauscht gegen einen vom Kadett.Solte das in die Hose gehen,komm Ich Gerne auf Dein Angebot zurück.Hast Du vielleicht ein Bild von dem Anlasser Kabelbaum,bevor ich da auch noch ein Paar Überrachungen Erlebe?Habe einige Kabelbäumen da,aber an Allen wurde von den Vorbesitzern was dran rumgebastelt.

r.siegel · Beitrag von **r.siegel** » 24.10.2008, 06:47

am anlasserkabelbaum muß in der mitte ein 7 poligerstecker (eckig)sein bild kann ich gerade nicht machen.an dem stecker sind die farben

anlasserkabelbaum kadett------motorkabelbaum kadett
rot/blau 2,5---------------------blau 1,0 bnzinpumpe
blau/rot 0,75--------------------blau/rot wegstreckensignal
grün 0,75---------------------drehzahl
braun/gelb 0,75-----------------frei
schwarz 0,75--------------------schrarz/ gelb zündungsplus
braun/blau-----------------------braun/blau motorkontrolleucht

so sind die belegungen und am öldruckschalterstecker muß noch ein extrakabel blau/gelb sein das ist für das öldruckmanometer im digi
